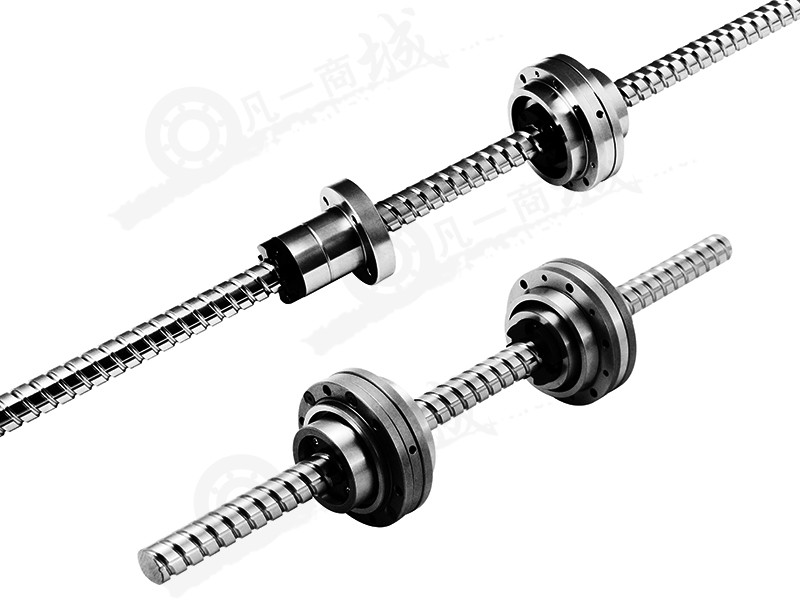

高精度旋转式滚珠丝杆花键
产业类别:生产力&能源精品
产品型号:NSH/NSV
全球传动科技股份有限公司(TBI)
产品介绍
螺帽旋转式滚珠丝杆是在螺帽的外圆上装上专用的轴承外套使之运转动作,通过让螺帽 旋转或停止的运作,只用一根轴就能够进行2种(旋转、螺旋)模式的运动。外筒旋转式滚珠花键则是在花键外筒的外圆上装上专用的轴承外套,使之运转动作。通过让外筒旋转或停止 的运作,只用一根轴就能够进行2种(旋转、直线)模式的运动。旋转式滚珠丝杆花键则可通 过让螺帽/外筒旋转或停止的运作,只用一根轴就能够进行3种(旋转、螺旋、直线)模式的运动。适用于水平多关节机械手臂(SCARA)、产业用机器人、自动装载机、雷射加工机、搬 送装置、机械加工中心的ATC装置等,最适合于旋转运动与直线运动的组合装置上使用。
花键旋转方向零间隙/高定位精度;
花键外筒与钢珠接触角为45°采培林DF(面对面组合)型设计,可以吸收组装时之误差,自动调整同心,并可承受较大的轴向负荷及高精度组装。
高速性/运行顺畅;
旋转系列丝杆皆为高导程设计,可高速平滑流畅的运动。
低噪音/高钢性;
透过高精密研磨技术让钢珠在螺帽内 平顺的延切线方向行走,减少因阻滞而产 生的噪音及摩擦力,提高刚性与寿命。
安装简便/节省空间;
螺帽与轴承外套一体成型,组装时只需将螺丝与轴承外套锁定在支撑座上即可十分简便。螺帽与轴承外套一体成型, 螺帽体积小,组装空间大。
