微小型上银导轨MGN/MGW系列的结构长度
点击：2305 日期：2014-09-13
选择字号：小 中 大
HIWIN科技设计有微小型上银导轨MGN/MGW系列，用以满足精密仪器、医疗设备、科学实验机械等精密小型设备的需求。MGN/MGW系列拥有的最小尺寸可以达到5mm。
MGN系列本体结构
滑轨、滑块、端盖、刮油片、钢珠、防尘片、保持器、油嘴、螺栓盖滚动循环系统：滑块、滑轨、端盖、钢珠、保持器润滑系统：MGN15端盖侧附有油嘴，提供客户注油，而MGN7、9 、12 则于端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。
防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。
MGW系列本体结构
滑轨、滑块、端盖、刮油片、钢珠、防尘片、保持器滚动循环系统：滑块、滑轨、端盖、钢珠、保持器润滑系统：MGW15端盖附有油嘴，提供客户注油，而MGW7、9 、12 则于盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。
防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。
MGN/MGW系列应用范围包括:半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置。
非互换性型及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无 HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度目前已达到一定的水平，对不需配对安装线性滑轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

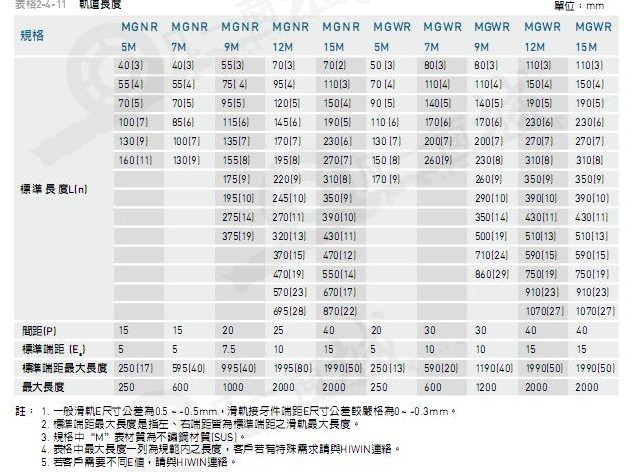

微型上银导轨MGN/MGW系列备有滑轨标准长度库存，以供应客户需求。若客户订购非标准长度滑轨时，端面距离E的尺寸，最好不要大于1/2P，防止因E的尺寸过大，导致滑轨装配后端部的不稳定，而降低线性滑轨的精度，亦不可取用过小的E值 (小)以避免螺栓孔破孔。
