THK导轨简介，THK导轨的特性

THK导轨解决了一度被认为难于解决的滚动接触直线运动问题，并于 1972 年成为世界上第一家开发了直线运动 (LM) 导轨并使之商业化的公司。使用我们的直线运动系统可以快速改进高级机电器械的精度和速度，并可节省人力投入。THK 的 LM滚动导轨 可以使机床和工业自动机械进行超高精度的操作，并可使半导体制造装置能够在亚微型装置内操作。最近，该系统还被应用于液晶生产线、铁路客车、残疾人辅助车 辆、医疗设备、摩天楼和住所以及娱乐设施中。

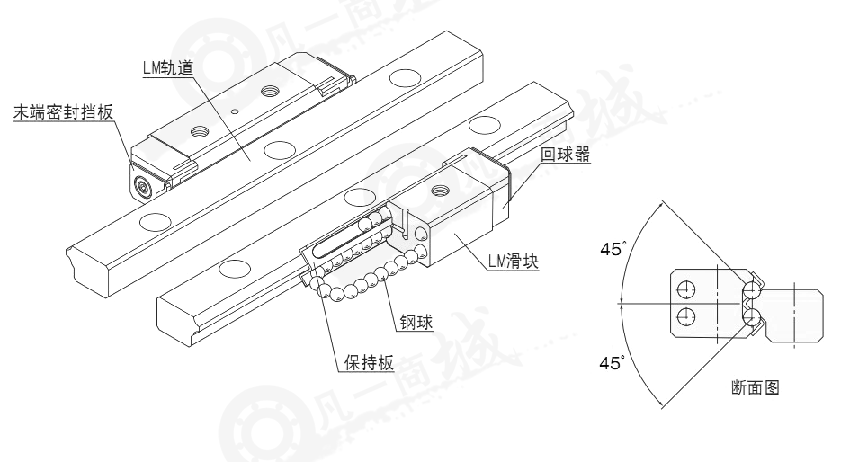

钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动；通过组装在LM滑块上的回球器，使钢球列循环运动。

LM滑块LM滑块采用保持板将钢球保持住，因此钢球不会脱落。

采用角接触结构，在LM轨道上滚动的2列钢球分别与滚动面呈45度角接触。因此，在同一平面上组装一套（将在同一面面上使用的2根LM轨道和LM滑块组合在一起）后，在4个方向（径向、反径向和侧向）上可以承载相同的负荷。而且，由于断面高度较低，因此可以获得小型而稳定的直线导向机构。另外，予压调节比较容易，安装误差吸收能力也很优异。

自动调心能力

即使在2轴的平行度、水平度较差的情况下，通过圆弧沟槽的正面组合（DF组合）的自动调心能力效果。在施加予压的状态下也能吸收安装误差，获得流畅的动作。

4方向等负荷型

2轴平行安装使用时，为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定负荷，各钢球列被设计成按接触角45度配置，因此无论何处安装姿势都可以使用。

与交叉滚柱导轨相近的断面尺寸

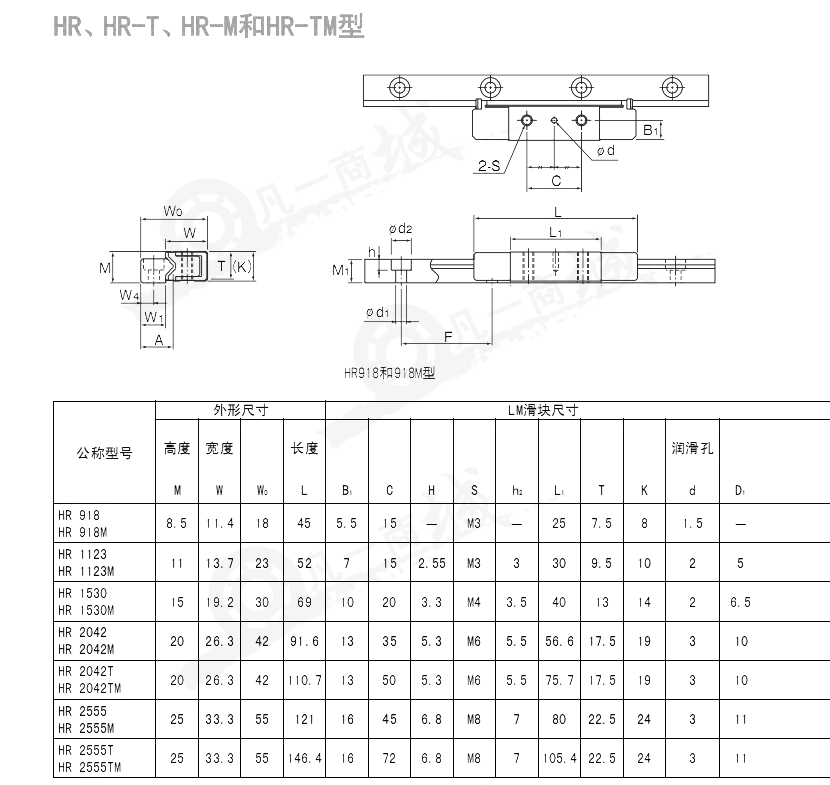

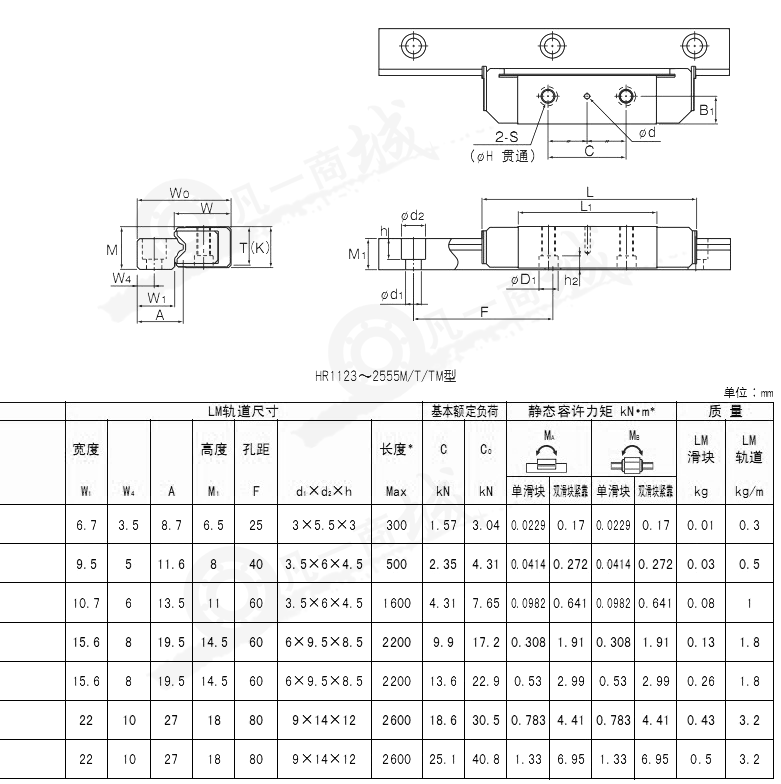

HR型为保持器不移动的无限运动类型，所以不像交叉滚柱导轨那样会产生保持架的偏移。另外，HR型的断面尺寸近似于交叉滚柱导轨，因此可以和交叉滚柱导轨互换。

还备有不锈钢型

LM滑块、LM轨道、钢球也可采用不锈钢制造。

      THK型号类别：

      THK滑块SR30W、THK滑块SR30WM、THK滑块SR30V、THK滑块SR30VM、THK滑块SR35W、THK滑块SR35WM、THK滑块SR35V


      THK滑块SR35VM、THK滑块SR45W、THK滑块SR55W、THK滑块SR70T、THK滑块SR85T、THK滑块SR100T、THK滑块SR120T、THK滑块SR150T


      THK滑块SR15TB、THK滑块SR15TBM、THK滑块SR15SB、THK滑块SR15SBM、THK滑块SR20TB、THK滑块SR20TBM、THK滑块SR20SB


      THK滑块SR20SBM、THK滑块SR25TBY、THK滑块SR25TBMY、THK滑块SR25SBY、THK滑块SR25SBMY
