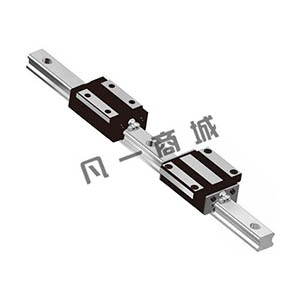

TBI直线导轨简介

TBI直线导轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与滑轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

产品特点：

　　（1） 具有互换性

　　由于对生产制造精度严格管控，TBI直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

　　（2）自动调心能力

　　来自圆弧沟槽的DF（45-°45）°组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。

　　（3） 所有方向皆具有高刚性

　　TBI导轨运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

TBI直线导轨系统的固定元件(导轨)的基本功能如同轴承环，安装钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件，一套直线导轨至少有四个支架。用于支撑大型的工作部件，支架的数量可以多于四个。机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得．是在导轨和支架之间安装超尺寸的钢球。
