产品介绍
NSK直线导轨在设计上通过尽量减少零部件的数量来提高精度,并降低陈本。

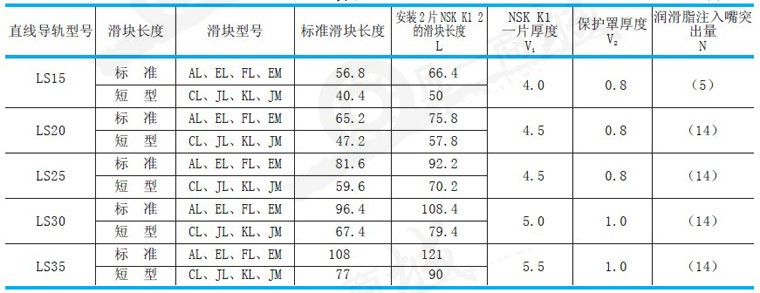

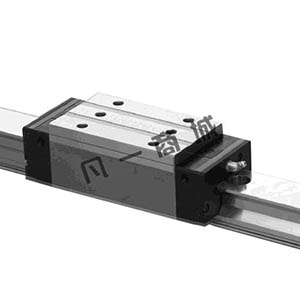

NSK直线导轨由导轨和滑块组成。滚珠在到导轨的轨道中滚动,并通过滑块端的端盖进入滑块开口处,然后回到滑块另一端。
NSK导轨LS系列特点:
1.自动调芯性(水平方向强)。因与称作旋转轴承的DF 组合同样,接触线的交点在内侧,力矩刚性变小所以调芯性增强。依据这一点,增加了对安装误差的吸收能力。
2.上下方向负载能力强。因将接触角设定为50°,所以上下方向的负载能力、刚性比左右方向强。
3. 对冲击负载的承受能力强。下侧滚珠沟槽为哥特式圆弧形状,由于将沟槽的中心偏移,通常为2点接触,当如冲击负载那样的高负载作用于上下方向时,在通常没有接触的面也承受负载。

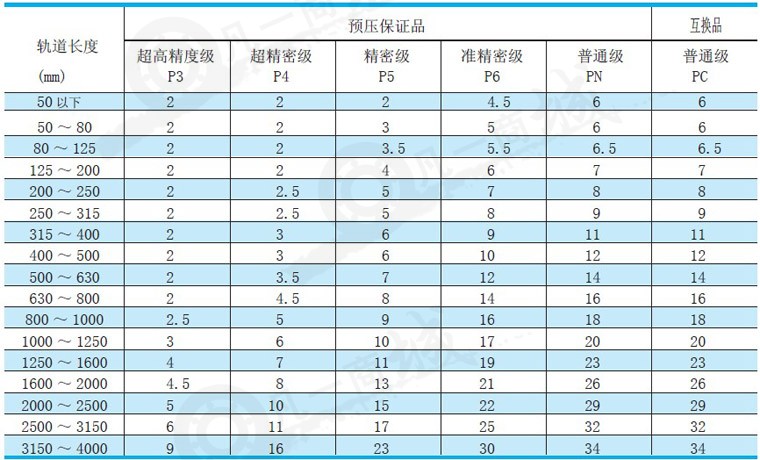

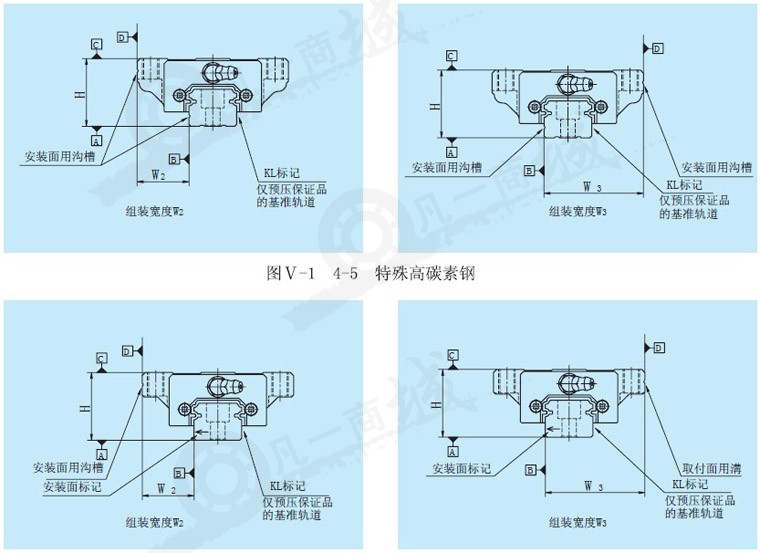

4.精度高。在哥特式圆弧形状中,如图V-1 4-4 所示因测定滚子容易固定,滚珠沟槽的精度测定简便易行而正确。
5.使用方便、设计安全。即使从轨道上拔掉滑块,因有保持器保持,所以滚珠也不会脱落。
6.型号多、尺寸系列化。因在各系列中,有各种各样的滑块形状,所以可满足所有用途。还有,在LS 系列中,长尺寸的不锈钢产品也实行了标准化。(最长3500mm)
7.NSK导轨满足短期交货通过轨道与滑块的互换的系列化,可满足短期交货。
NSK直线导轨型号:PU05TR、PU07AR、PU09TR、PU09UR、PU12TR、PU12UR、PU15AL、PU15BL
NSK直线滑块型号:PAU05TR、PAU07AR、PAU09TR、PAU09UR、PAU12TR、PAU12UR、PAU15AL、PAU15BL
NSK导轨型号:PU05、PU07、PU09、PU12、PU15、PIU05、P1U07、P1U09、P1U12、P1U15
NSK直线导轨型号:PE05AR、PE07TR、NSK LAW21ELPE09TR、PE09UR、PE12AR、PE12BR、PE15AR、PE15BR
NSK直线滑块型号:PAE05AR、PAE07TR、PAE09TR、PAE09UR、PAE12AR、PAE12BR、PAE15AR、PAE15BR
NSK导轨型号:PE05、PE07、PE09、PE12、PE15、P1E05、P1E07、P1E09、P1E12、P1E15
