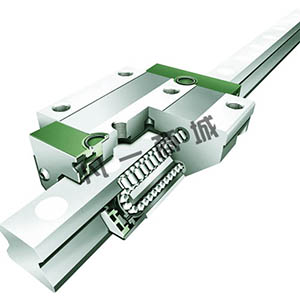

INA导轨滚轮型单导轨系统六排直线循环球轴承及导轨组件KUSE是球滚动体直线导轨中负载能力和刚性最高的。包括至少一个满滚珠滑块,一根INA导轨,内置的端部弹性刮屑片,滑块底部密封条和塑料添塞片。
直线循环球轴承及导轨组件KUSE可承受加速度达150m/s2,速度达300 m/min,运行温度从 –10°C到+100°C的应用。无限行程,可承受非常高的载荷,并且刚性非常高。
四排直线循环球轴承及导轨组件KUVE是INA导轨中用途最广, 产品种类最多的导轨系统。包括至少一个满装滑块,一根轨道,滑块端部内置弹性刮屑片,滑块底部密封条和塑料添塞片。
直线循环球轴承及导轨组件KUVE可承受加速度达150m/s2,速度达300 m/min,运行温度从 –10°C到+100°C的应用。无限行程,可承受高载荷,并且刚性很高.该导轨系统也有X-life质量的优化噪音设计可选。
INA导轨两排直线循环球轴承及导轨组件是满足比较经济的中等负荷要求的直线系统。包括至少一个满装滑块,一根轨道,滑块端部内置弹性刮屑片,滑块底部密封条和塑料添塞片。直线循环球轴承及导轨组件可承受加速度达150 m/s2,速度达180 m/min, 运行温度从 –10°C到+100°C的应用。无限行程,可承受中等载荷,并且刚性好,低摩擦。
由于使用圆柱滚子,直线循环滚子轴承及导轨组件RUE是INA导轨系统中承载能力最高,刚性最高的。包括至少一个满滚子滑块,一根INA导轨,内置的端部弹性刮屑片,滑块底部密封条和塑料添塞片。
直线循环滚子轴承及导轨组件的滑块和导轨相互标准匹配,由于它们的公差预载相同经过咨询,存在使用不同组别的滑块和导轨的可能。直线循环滚子轴承与导轨组件加速度可达100 m/s2,速度达到180 m/min,运行温度从 –10°C到+100°C。应用于无限行程,非常高的负荷,非常高刚性。
直线导引系统的直线循环球轴承单元包括球轴承,支架和直线导轨。允许有大支持距离,游隙可调,标准精度等级是G3。支架包括阳极氧化铝的主体和两个直线循环球轴承。支架有两个T形槽用来固定到毗邻的结构上。可通过 支架侧面的3颗螺栓来调整游隙;螺栓压在轴承单元的背面。导轨的滚道有单侧和双侧可选。淬硬钢材料并且精磨。
INA导轨满装轴承在轨道的一侧或两侧运行,尽管尺寸很小,但是有很大的承载能力。如果轴承单元用螺栓卯在支持架上,和轨道就组成了四排直线循环球轴承及导轨组件。球轴承单元是整体密封的,密封包括端面的密封唇和与导轨配合的侧面密封条。直线循环球轴承单元是可以再润滑的。
INA导轨KUVE系列:各种类型的导轨、滚针、内圈和保持架组件;支承和曲线滚轮;各类国际标准导轨;单轮导轨;单一导轨;微型INA导轨;各种用途的直线、导轨轴承;纺织机械专用轴承等。
